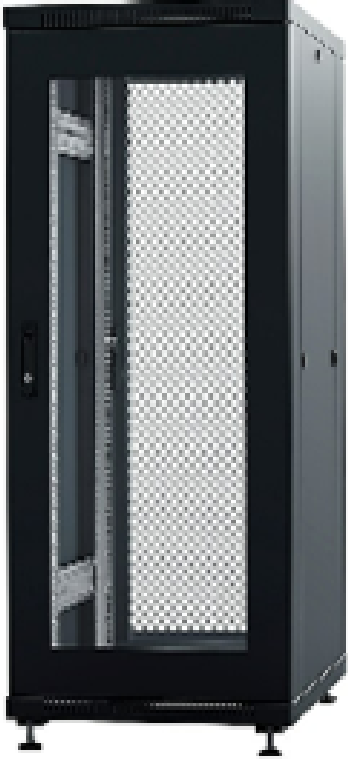

Аккумуляторный шкаф с обвязкой (автоматом на 160 А) для трёх литий-железо-фосфатных (LFP) аккумуляторов с параметрами 51,2 В и 100 Ач — это готовое решение для систем резервного или автономного электроснабжения, солнечных электростанций, источников бесперебойного питания (ИБП).
Из чего состоит такая система
Аккумуляторный шкаф — это корпус (часто в формате 19 дюймов для монтажа в стойку), в котором размещаются аккумуляторные модули. В вашем случае в шкафу будет установлено три модуля LFP 51,2 В 100 Ач.
Обвязка в таком шкафу — это комплекс устройств, который обеспечивает безопасную и корректную работу всей системы. Ключевым элементом здесь является автоматический выключатель (автомат) на 160 А. Он выполняет несколько функций:
- Защита от перегрузок и коротких замыканий. Отключает цепь при превышении допустимого тока, предотвращая повреждение аккумуляторов и проводки.
- Распределение питания. Автомат обеспечивает безопасное подключение нагрузки (инвертора, ИБП) и отвод питания на зарядное устройство.
- Мониторинг и управление. В современных системах обвязка может включать элементы BMS (Battery Management System), которые контролируют состояние каждого аккумулятора в шкафу, балансируют ячейки, отслеживают температуру и другие параметры.
Почему именно 160 А?
Выбор номинала автомата обусловлен характеристиками вашей системы:
- Общее напряжение. Каждый LFP-модуль на 51,2 В представляет собой последовательное соединение ячеек (16S). Три модуля дадут общее напряжение 160 В (51,2 × 3).
- Ток нагрузки. При полной зарядке или разряде ток в такой системе может достигать значительных величин. Номинал автомата в 160 А обеспечивает достаточный запас по току, чтобы безопасно работать с такой нагрузкой, не срабатывая ложно.
Преимущества такого решения
- Безопасность. Технология LFP отличается высокой стабильностью и устойчивостью к перегреву, что критично для промышленных и автономных систем.
- Долговечность. Литий-железо-фосфатные аккумуляторы рассчитаны на тысячи циклов заряда-разряда, что значительно превышает ресурс свинцово-кислотных батарей.
- Компактность и удобство. По сравнению со свинцовыми АКБ литиевые системы занимают меньше места и не требуют сложного обслуживания.
- Возможность масштабирования. Если потребуется увеличить запас энергии, можно просто добавить ещё модули в параллель.
На что обратить внимание при реализации
- Совместимость. Убедитесь, что автомат, инвертор и другое оборудование в вашей системе совместимы с напряжением 51,2 В и поддерживают работу с тремя LFP-модулями.
- Охлаждение. Для эффективной работы может потребоваться система принудительного воздушного охлаждения шкафа.
- Монтаж и заземление. Все соединения должны быть выполнены качественно, а система — правильно заземлена.
- Мониторинг. Опционально можно добавить дисплей или систему удалённого мониторинга для отслеживания состояния системы в реальном времени.
